CAPITOLO 6 – Paragrafo 8

TIPI DI CARTE

Carte oceaniche (denominatore molto grande 1:6.000.000)

Carte generali (da 1:3.000.000 a 1: 1.000.000)

Carte particolari (da 1:250.000 a 1:100.000)

Piani nautici (da 1:50.000 a 1:2.000)

Per costruire piani nautici occorre ricorrere a speciali proiezioni

Proiezione gnomonica

Proiezione di Mercatore

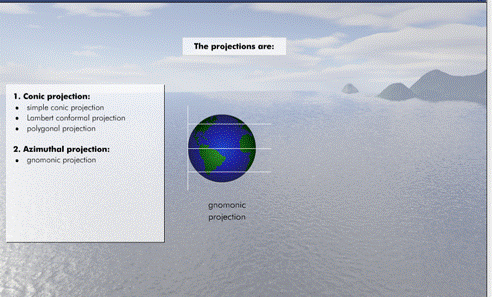

Carta gnomonica: carta ottenuta come proiezione della superficie terrestre su un piano tangente prendendo il centro della terra come centro di proiezione .– Utilizzata oltre il 70° parallelo (Mercatore distorta) navigazione ortodromica

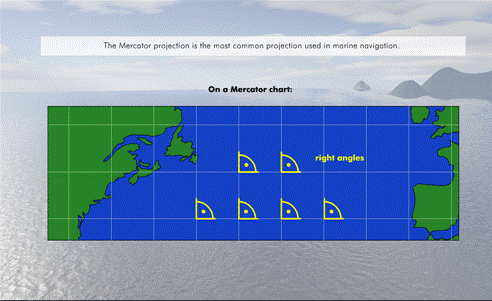

Carta di Mercatore: proiezione cilindrica – meridiani e paralleli rappresentati come linee rette perpendicolari tra loro

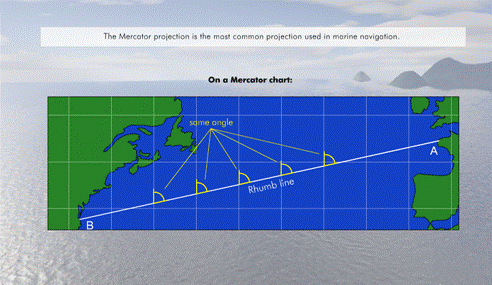

Carta di Mercatore: isogona - proprietà che consente ad una
rotta ad angolo costante di essere rappresentata come una
linea retta: Lossodromia
